Материал: Нержавеющая сталь
Масса: 6 г
Покрытие: без покрытия

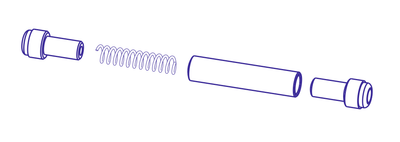

Комплект состоит из оси-трубки, пружины, 2х запирающих кнопок, 2х шплинтов 1.2х36 (1 шплинт запасной)
Комплект заменяет собой штатную ось возвратного механизма, завальцованную с 2х сторон крышки ствольной коробки
Подпружиненные кнопки входят выступом в отверстия крышки из-под штатной оси возвратного механизма, надежно удерживая крышку.
Снятие крышки происходит при нажатии на кнопки с 2х сторон
Требуются слесарные навыки и инструмент для установки
Инструкция по установке комплекта модернизации КСК
1. Высверлить либо сточить дреммелем завальцовку оси возвратного механизма (ВМ) с одной любой стороны крышки ствольной коробки (КСК)
2. Выбить ось возвратного механизма
3. Установить трубку Ø5.5 из комплекта в отверстие ВМ. Установить 2 кнопки Ø6.2 из комплекта с двух сторон ВМ. Убедиться, что кнопки свободно перемещаются (если нет – доработать цековки Ø6.5 основания ВМ дреммелем)
4. 5. Установить ВМ в сборе с комплектом, но без крышки, в ствольную коробку штатно Убедиться, что кнопки свободно перемещаются в условиях поджима возвратной пружиной (если нет – еще доработать цековки Ø6.5 основания ВМ дреммелем)
6. Убедиться, что кнопки стороной Ø5.5 входят в отверстия из под оси ВМ в непосредственно крышке (если нет – доработать отверстия Ø5.5 из под оси ВМ в непосредственно крышке дреммелем)
7. 8. Убедиться, что подпружиненные кнопки защелкиваются в отверстия КСК в сборе на карабине Установить шплинт (1 запасной) по оси комплекта. «Ножки» шплинта подрезать по месту и загнуть буквой «Т» внутрь отверстия Ø3 кнопки, как показано на Рис.
9. Убедиться, что подпружиненные кнопки не вылетают из трубки – шплинт их удерживает.
10. Убедиться, что крышка надевается на СК до защелкивания кнопок, а также снимается с СК при нажатии кнопок – отдельно от возвратного механизма (ВМ установлен штатно в СК)
